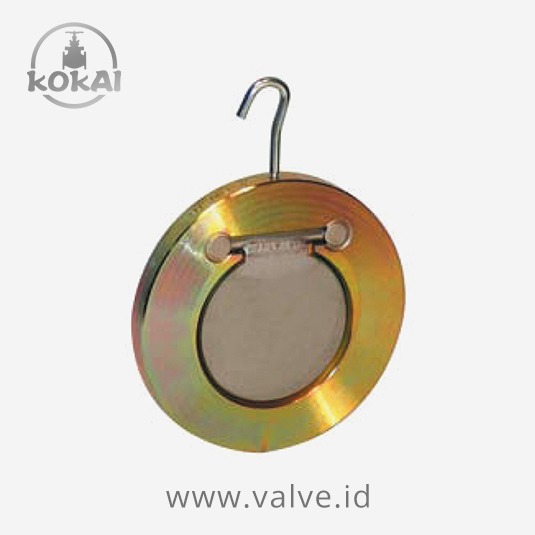

• Wafer Swing Check Valve
  • DN40-200
  • PN6
  • PN10
  • PN16 AND PN25
  • Body Carbon Steel

Description

Material

No. Part Name Materials
1 Body Carbon Steel – A 105 Galvanized
2 Disc Stainless Steel – A304
3 O-Ring NBR



Dimensions

DN h B d D Weight
(Kg)
PN 6 PN 10 PN 16 PN 25
40 14 30 22 88 95 95 95 0,7
50 14 35 32 98 109 109 109 0,9
65 14 48 40 118 129 129 129 1,2
80 14 60 54 134 144 144 144 1,5
100 18 78 70 154 164 164 2,4
125 18 98 92 184 195 195 3,4
150 18 117 112 209 220 220 4,2
200 22 160 154 264 275 275 7,5
