Description
Materials
No. | Part | Material |
1 | Body | Cast Iron |
2 | Bonnet | Cast Iron |
3 | Screen | SUS 304 |
4 | Drain Plug | Cast Iron |
5 | Gasket | Asbestos |

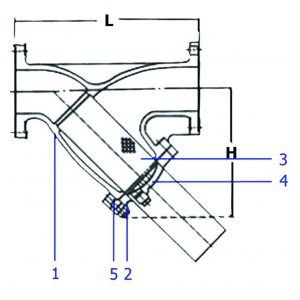

Dimensions (mm)
Size | L | H | Weight (kg) | |
mm | inch | |||
50 | 2 | 230 | 168 | 11.1 |
65 | 2 1/2 | 282 | 185 | 15.1 |
80 | 3 | 290 | 200 | 16.3 |
100 | 4 | 358 | 255 | 27 |
125 | 5 | 395 | 295 | 42 |
150 | 6 | 475 | 345 | 59.1 |
200 | 8 | 550 | 425 | 89 |
250 | 10 | 680 | 515 | 158 |
300 | 12 | 710 | 600 | 213 |
Application
Suitable for water, steam, oil, gases and non-abrasive media.
