Description
Materials

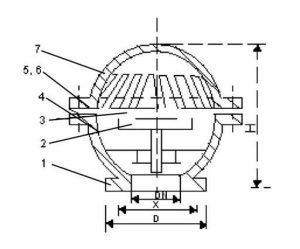

No. | Part | Materials | ||
Cast Iron | Stainless Steel | |||
1 | Body | Cast Iron | SUS 316 | SUS 304 |
2 | Disc | SS304 | SUS 316 | SUS 304 |
3 | Gasket | PTFE | PTFE | PTFE |
4 | Stem | Cast Iron | SUS 316 | SUS 304 |
5 and 6 | Bolt and Nut | Cast Iron | SUS 316 | SUS 304 |
7 | Screen | Cast Iron | SUS 316 | SUS 304 |
Dimensions (mm) :
Size | Flange | H1 | H2 | H | Weight (kg) | |||||
DN | Inch | ØD | Øg | ØC | Txf | n-Øh | ||||
65 | 2 1/2 | 177 | 133 | 160 | 24×3 | 4-19 | 120 | 125 | 245 | 6.3 |
80 | 3 | 185 | 133 | 160 | 24×3 | 4-19 | 120 | 125 | 245 | 9.5 |
100 | 4 | 210 | 153 | 180 | 25×3 | 8-19 | 140 | 185 | 325 | 15.1 |
125 | 5 | 250 | 183 | 210 | 25×3 | 8-19 | 160 | 190 | 350 | 23.5 |
150 | 6 | 277 | 209 | 240 | 36×3 | 8-23 | 180 | 190 | 370 | 34 |
200 | 8 | 331 | 264 | 295 | 27×3 | 8-23 | 200 | 225 | 425 | 57 |
250 | 10 | 395 | 319 | 350 | 29×3 | 12-23 | 240 | 250 | 490 | 87 |
300 | 12 | 445 | 367 | 400 | 13×4 | 12-23 | 280 | 300 | 580 | – |
